Ръководство за Qlum

Това ръководство прави кратък опис на интерфейса и функциите на програмата. В следващите редове ще прочетете:

панели и техните функции;

елементи от интерфейса;

начини за изчисления;

събиране на данни от AutoCAD;

клавиши за бърз достъп;

.

Панели

.

Панел „Начало“

панел "начало"
панел „Начало“

Елементи:

Нов (Ctrl + N) – създаване на нов файл;

Отвори (Ctrl + O) – отваряне на файл;

Запамети (Ctrl + S) – запис на файл;

(до бутона Запамети) – повторно запаметяване на файл;

Настройки за печат – служи за избор на принтера и настройването му за печат;

Предпечатен изглед – показва как таблицата би изглеждала на лист;

Печат – този бутон направо разпечатване с автоматичните настройки за печат;

.

Панел „Търсене“

панел "Търсене"
панел „Търсене“

Елементи:

поле за търсене (Ctrl + F) – това е полето, в което трябва да се въведе търсеният текст или цифра. При използването на клавиш за бърз достъп програмата ви позиционира директно върху него;

Търси – с натискането на този бутон търсенето започва. При всяко следващо натискане върху него ще се показва следваща позиция, която отговаря на търсеният текст или цифра, ако има такива;

Изчисти – тази функция трябва да се използва само в случаите, в които функцията „Търсене“ не работи. Тя рестартира алгоритъма и можете да започнете търсенето отново;

всички колони – тази отметка ви дава възможност да търсите едновременно във всички позиции;

избор на колона – задава номера на конкретна колона, в която да търсите, но преди това трябва да махнете отметката преди него;

Автоматичен № – добавя пореден номер на всяка позиция;

.

Панел „Правоъгълна колона“

панел "Правоъгълна колона"
панел „Правоъгълна колона“

Елементи:

– първата позиция от таблицата. В това поле не е задължително да има само цифра. Можете да въведете и текст от сорта на „К1“;

Описание – място, в което можете да опишете позицията;

a – ширина на колоната;

b – дебелина на колоната;

h – височина на колоната;

Добавяне – с този бутон добавяте позицията в таблицата;

Промени – ако щракнете 2 пъти на дадена позция в таблицата и тя е от този тип, ще ви се отвори панела. Тогава можете да правите промени, но не трябва да натискате на „Добави“, а на „Промени“ за да се запазят измененията;

.

Панел „Кръгла колона“

панел "Кръгла колона"
панел „Кръгла колона“

Елементи:

–  – първата позиция от таблицата. В това поле не е задължително да има само цифра. Можете да въведете и текст от сорта на „К1“;

– Описание – място, в което можете да опишете позицията;

– r – радиус на колоната;

– h – височина на колоната;

– Добавяне – с този бутон добавяте позицията в таблицата;

– Промени – ако щракнете 2 пъти на дадена позция в таблицата и тя е от този тип, ще ви се отвори панела. Тогава можете да правите промени, но не трябва да натискате на „Добави“, а на „Промени“ за да се запазят измененията;

.

Панел „Г-образна колона“

панел "Г-образна колона"
панел „Г-образна колона“

Елементи:

–  – първата позиция от таблицата. В това поле не е задължително да има само цифра. Можете да въведете и текст от сорта на „К1“;

– Описание – място, в което можете да опишете позицията;

a, b, c и d – са параметри на колоната описани на схемата;

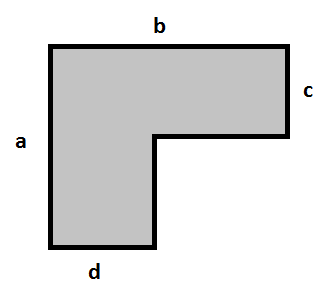

Г-образна колона (легенда)
Г-образна колона (легенда)

– h – височина на колоната;

– Добавяне – с този бутон добавяте позицията в таблицата;

– Промени – ако щракнете 2 пъти на дадена позция в таблицата и тя е от този тип, ще ви се отвори панела. Тогава можете да правите промени, но не трябва да натискате на „Добави“, а на „Промени“ за да се запазят измененията;

.

Панел „Шайби“

панел "Шайба"
панел „Шайба“

Елементи:

–  – първата позиция от таблицата. В това поле не е задължително да има само цифра. Можете да въведете и текст от сорта на „К1“;

– Описание – място, в което можете да опишете позицията;

a, b, c и h1 – са параметри на шайбата;

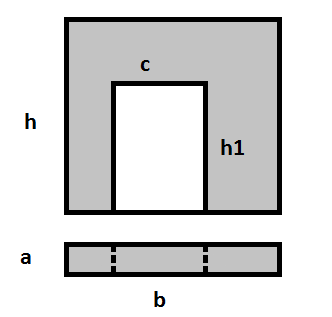

Шайба с отвор (легенда)
Шайба с отвор (легенда)

– h – височина на колоната;

– Добавяне – с този бутон добавяте позицията в таблицата;

– Промени – ако щракнете 2 пъти на дадена позция в таблицата и тя е от този тип, ще ви се отвори панела. Тогава можете да правите промени, но не трябва да натискате на „Добави“, а на „Промени“ за да се запазят измененията;

.

Панел „Нетипова колона“

Този панел служи за въвеждане на колони с нетрадиционно сечение, от сорта на пресечени кръгли, многоъгълни или други типове.

панел "Нетипова колона"
панел „Нетипова колона“

Елементи:

–  – първата позиция от таблицата. В това поле не е задължително да има само цифра. Можете да въведете и текст от сорта на „К1“;

– Описание – място, в което можете да опишете позицията;

кофраж – това е кофража на нетипова колона;

бетон – това е бетона на нетипова колона;

– Добавяне – с този бутон добавяте позицията в таблицата;

– Промени – ако щракнете 2 пъти на дадена позция в таблицата и тя е от този тип, ще ви се отвори панела. Тогава можете да правите промени, но не трябва да натискате на „Добави“, а на „Промени“ за да се запазят измененията;

.

Панел „Автоматично въвеждане“

Този панел служи за автоматично въвеждане на абривиатури от сорта „К1 25/25“ или „К7 R=15“. Елементите на този панел са описани под снимката му в инструкциите за автоматично добавяне.

панел "Автоматично въвеждане"
панел "Автоматично въвеждане"

Програмата чете абривиатура от следният род:

– за правоъгълна колона:

<име на колона>[Сепаратор 1]<размер в см>[Сепаратор 2]<размер>

За пример в израза „К1 25/25“, „К1“ е името на колоната, което отива в описание, „Сепаратор 1“ е интервал описан като “ „, 25 и 25 са размерите, а „Сепаратор 2“ е изразът между размерите, който е „/“.

– за кръгла колона:

<име на колона>[Сепаратор 1]<радиус в см>

За пример в израза „К7 R=15“, „К1“ е името на колоната, което отива в описание, „Сепаратор 1“ е описан като “ R=“, 15 е диаметъра.

.

Панел „Вход / Изход“

панел "Вход / Изход"
панел „Вход / Изход“

Елементи:

към Excel – експортира данните от файла към Excel, като ги копира в клипборда. За да ги получите в Excel ще трябва на отвореният в него файл да изберете функцията „Paste“;

– към AutoCAD – тази функция в момента не е активна;

от AutoCAD – тази функция ще добави събраните от вас данни от AutoCAD в отвореният файл;

.

.

Интерфейс

.

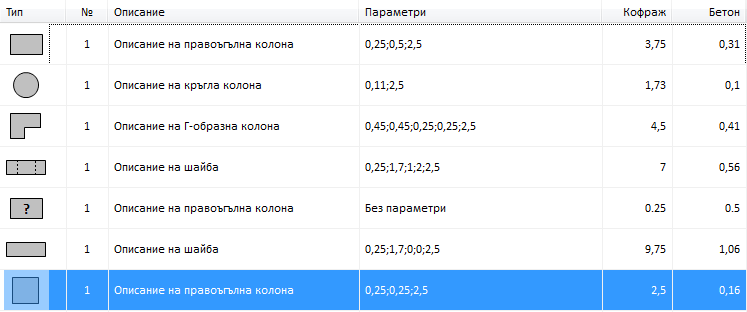

Таблица с вертикали

Таблица с вертикали
Таблица с вертикали

Съдържание:

Тип – визуално изобразяване на типа вертикал;

–  поредене номер или име на колона;

Описание – име или пояснени на колоната

Параметри – това са размерите на въпросната колона или шайба;

Кофраж – количеството кофраж;

Бетон – количеството бетон;

Това е менюто за редактиране на таблицата, което съдържа основните функции, като вмъкване, ирязване, копиране, триене и т.н.

Меню за редактиране
Меню за редактиране

.

Статус бар

статус бар
статус бар

Елементи:

Кофраж – сумарна стойност на кофража за целия файл;

Бетон – сумарна стойност на бетона за целия файл;

Главна меню

Главно меню
Главно меню

.

.

Изчислени

Стандартните изчисления(тези в които се пресмята стойностите на кофража и бетона) се извършват автоматично. Въпреки това при натискането на F5 всички стойности се преизчисляват.

Програмата поддържа опцията подробни изчисления, която може да бъде извикана от основното меню или с клавишната комбинация Ctrl + F5. Тези изчисления дават освен стойностите на бетона, кофража, броя позиции и така наречената стойност „Отпадащ кофраж“. Това е площта, в която вертикалите подпират плочата. В тези места  плочата няма кофраж, а стойността която може да се извади от него е именно тази.

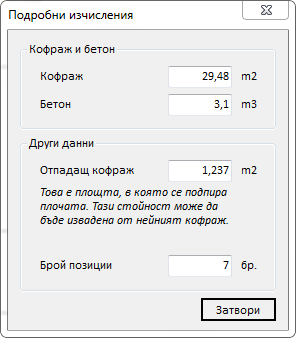

Подробни изчисления
Подробни изчисления

.


Събиране на данни от AutoCAD

.

В пеоцес на писане …

.

.

Клавиши за бърз достъп

.

Нов файлCrtl + N

Отвори Crtl + О

Запамети Crtl + S

Копиране Crtl + C

Изрязване Crtl + X

Вмъкване Crtl + V

Триене Crtl + F

Правоътъкна колонаF09

Кръгла колона F10

Г-образна колона F11

ШайбаF12

ТърсенеCrtl + F

Изчисляване Crtl + F5

Подробни изчисления Crtl + F6
